  大傾角波狀擋邊帶式輸送機的結構、安裝和調整

  大傾角波狀擋邊帶式輸送機的結構、安裝以及調整，包括哪些內容?這是文章的主要內容。前面已經介紹了一些波狀擋邊帶式輸送機的知識，但那只是一個大概的淺述，而今天是具體詳細的概述，所以小編來帶領大家進行深入的了解，使大家對它有一個具體的概念和了解，下面就來具體展開。

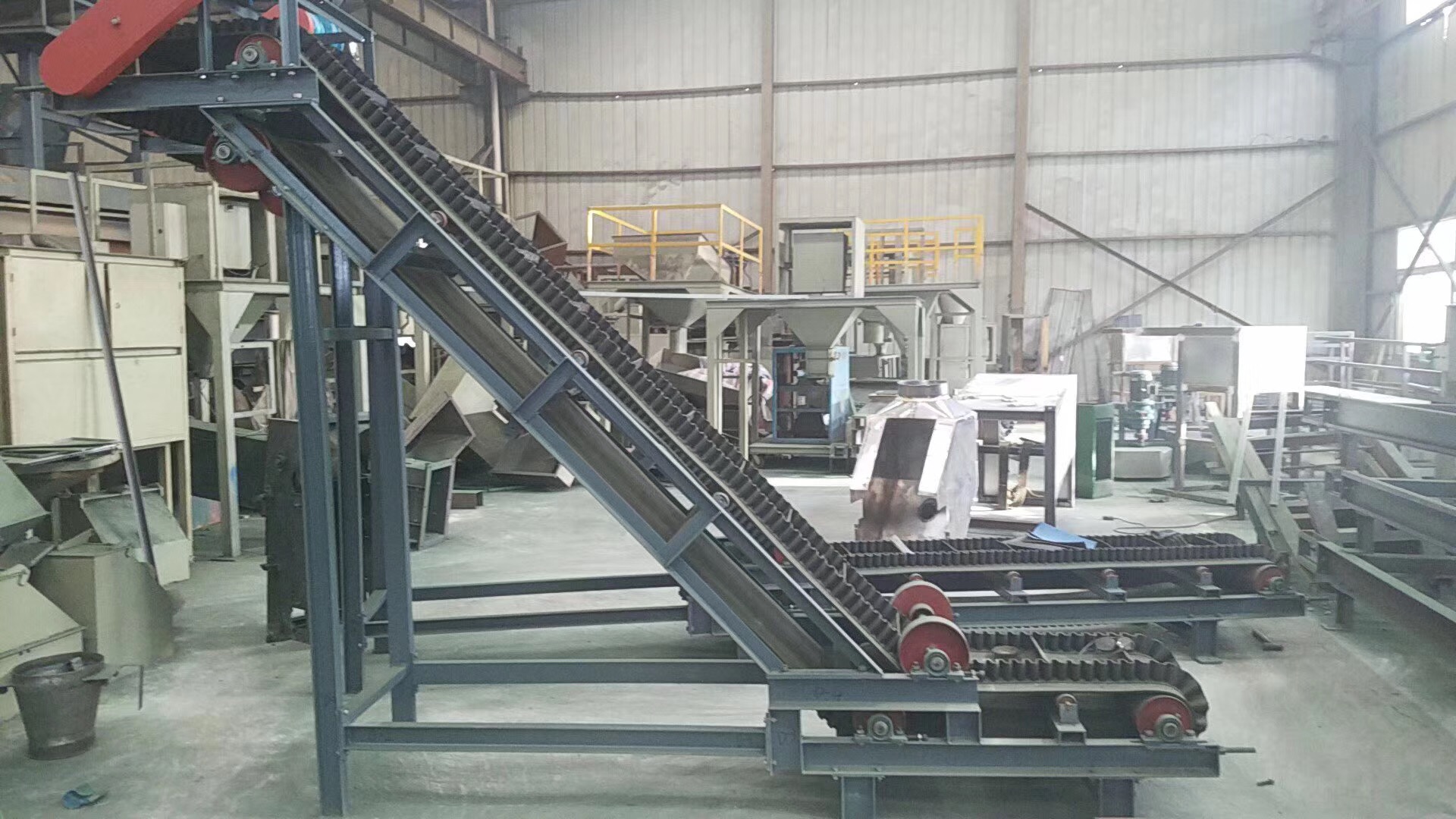

  1.大傾角皮帶輸送機的結構

  主要由鋼結構件、滾筒組、托輥組、驅動裝置、壓帶裝置、拉緊裝置、清掃器及波狀擋邊膠帶等組成。

  鋼結構件：主要包括頭架、尾架、中間架、驅動裝置架、導料槽以及頭部漏斗等，材料均采用型鋼或鋼板，經過焊接而成，能滿足強度要求。

  滾筒組：可分為傳動滾筒和尾部拉緊滾筒這兩種。

  托輥組：可分為上平托輥組、回程托輥組、凹弧段托輥組、緩沖托輥組和擋輥組這五種。

  驅動裝置：由電動機、皮帶輪、三角皮帶、皮帶護罩以及減速器這些組成。

  壓帶裝置：由壓帶輪和壓帶輪支架構成，位置在膠帶機的變坡處。

  拉緊裝置：能滿足輸送機正常運轉時需要的拉緊力，主要是螺旋拉緊裝置。

  清掃器：可分為滾打式清掃器和空段清掃器這兩種，滾打式清掃器一般安裝在輸送機的頭部，空段清掃器一般安裝在輸送機的尾部。

  波狀擋邊膠帶：也就是輸送帶，一般采用CC56波形擋邊環行輸送帶。

  2.波狀擋邊帶式輸送機的安裝

  主要包括安裝順序和安裝注意事項兩項內容。

  大傾角皮帶機安裝順序：劃中心線—安裝機架—安裝滾筒組及下托輥組—安裝驅動裝置—安裝輸送帶—安裝上脫輥組—安裝壓帶裝置、拉緊裝置—拉緊輸送帶后，安裝清掃器、導料槽及罩殼等。

  安裝注意事項：

  (1)壓帶輪的安裝應與輸送機的中線對稱，且其軸線應與中線相垂直。

  (2)安裝機架要平直穩固，滾筒組、托輥組、驅動裝置這些部件安裝后應能運轉靈活自如。

  (3)在安裝輸送帶前，應先進行外觀檢查，測量兩側的長度，還要確定安裝方向。安裝后要拉緊，盡量做到使輸送帶兩側的拉緊力均衡。

  (4)密封膠板及橡膠刮板與輸送帶的壓力要適當，并要留有一定的調整量。

  (5)驅動裝置安裝時要檢查減速器的逆止方向是否正確，電動機軸線與減速器高速軸的軸線應互相平行，大小帶輪對正。

  (6)在安裝過程中，零部件一定要放置穩妥，不能有損壞或傷到人。

  3.波狀擋邊皮帶輸送機的調整

  主要是調整三個地方，為：輸送帶的跑偏、輸送機的拉緊力和空段清掃器的橡膠板，并且輸送帶在托輥間的垂度應小于托輥間距的1.5%。
