礦用單軸振動篩

礦用單軸振動篩是振動采用聯軸器鏈接兩臺激振器，起到強制同步從而達到振幅平穩，效果穩定的一種篩機，該機篩分效果好，結構簡單、維修方便、作業可靠，篩分效率高，透篩性能好。單軸振動篩是一種作圓運動的振動篩?？晒┖谏?、有色以及非金屬礦山的輔助或獨立篩分作業中作中等粒度的分級之用。

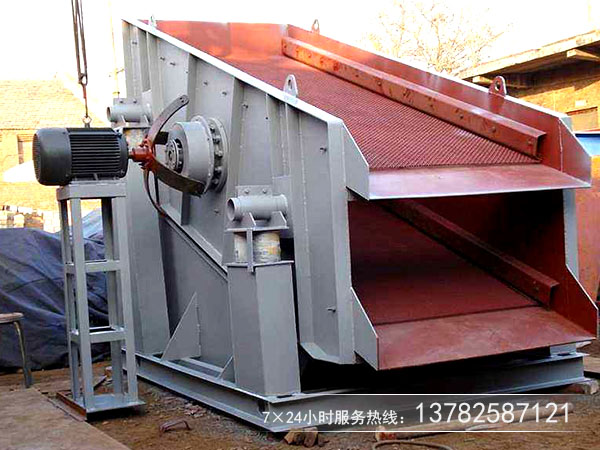

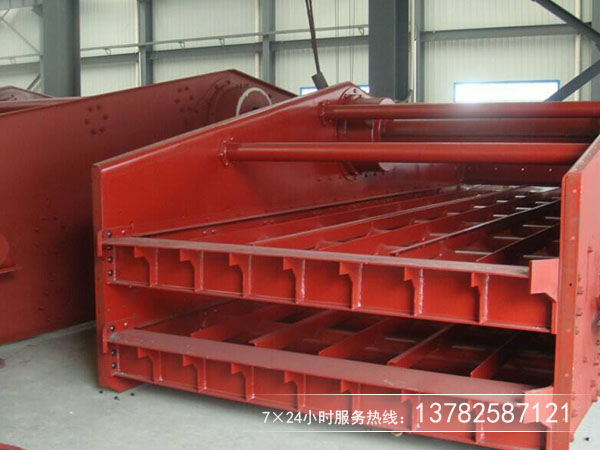

真機圖片

結構工作原理

礦用單軸振動篩是利用振子激振所產生的往復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。

型號參數

型 號	篩網				給料粒度 （mm)	生產能力 （t/h)	振動 頻率 （l/min)	雙振幅 （mm)	電動機		外型尺寸 長mmx寬mmx高mm	安裝 形式	總重 （kg)
	層數	面積（m2)	篩孔尺寸mm	篩網結構					型號	功率（kw)
DD918	1	1.6	1-25	鋼絲編織	≤60	10-30	1000	5-6	Y100L-4	2.2	2152X1418X575	吊式	440
2DD918	2	1.6	1-25	鋼絲編織	≤60	10-30	1000	5-6	Y100L-4	2.2	2200X1418X630	吊式	600
DDM1235	1	4	500-100	鋼絲編織	≤400	150-210	920	6	Y132S-4B3	5.5	3500X2166X2034	吊式	2112
DDM1556	1	8	25-50	沖孔	≤400	400	920	6-8	Y160M-4B3	11	5400X2460X2105	吊式	3376
2DDM1556	2	8	上25-100 下6-25	上沖下編	≤400	上90-450 下30-90	1000	6	Y180M-4	18.5	5500X2100X2505	吊式	5096
DDM1740	1	7	50-100	沖孔	≤400	240-360	920	5-7	Y132M-4B3	7.5	3815X2646X2505	吊式	3092
DDM1756	1	9.5	25-50	沖孔	≤400	270-540	920	5-7	Y160T-4B3	15	5600X2783X2176	吊式	3995
DDM2056	1	11	25-125	沖孔	≤400	300-1100	920	6-8	180M-4B3	18.5	5662X3123X4469	吊式	4599
2DDM2056	2	11	上25-100 下6-25	沖孔	≤400	120-600 40-120	1000	6-8	Y180M-4	18.5	5500X3148X2350	吊式	5650
ZD918	1	1.6	1-25	編織	≤60	10-30	1000	6	Y100L-4	2.2	2150X1418X575	吊式	553
2ZD918	2	1.6	1-25	編織	≤50	10-30	1000	6	Y100L-4	2.2	2200X1418X565	座式	702
ZD1224	1	2.9	6-40	編織	≤100	70-210	1000	0-7	Y112M-4	4	2500X2150X1340	座式	1130
2ZD1224	2	2.9	6-40	編織	≤100	70-210	850	0-7	Y112M-4	4	2600X2200X1780	座式	1545
ZD1224J	1	2.9	11x42 13x42 26x35	橡膠	≤100	70-210	850	3.5	Y112M-4	4	2500X2150X1340	座式	1086
2ZD124J	2	2.9	13x42 29x35 48x58	橡膠	≤100	70-210	800	3.5	Y112M-4	4	2600X2200X1780	座式	1637
ZDM1235	1	4	50-100	沖孔	≤400	150-210	920	7	Y132-4B3	5.5	3338X2210X1853	座式	2235
ZD1530	1	4.5	6-50	鋼絲編織	≤100	90-270	920	6-7	Y132S-4	5.5	3100X2690X1570	座式	1650
2ZD150	2	4.5	6-50	鋼絲編織	≤100	90-270	850	6-7	Y132S-4	5.5	3100X2690X2250	座式	2260
ZD153J		4.5	11x42	橡膠	≤150	90-270	850	7	132-4	5.5	3100X2690X1570	座式	2260
2ZD1530J		4.5	13x2  26x35  48x58	橡膠	≤100	90-270	850	7	Y132S-4	5.5	3200X2690X2250	座式	2653
ZD1540	1	6	650	鋼絲編織	≤100	90-270	850	7	Y132M-4	7.5	4000X2505X2028	座式	2070
2ZD1540	2	6	6-50	鋼絲編織	≤100	90-270	850	7	Y132M-4	7.5	4200X2600X2660	座式	2850
ZDM1556	1	8	25-50	沖孔	≤400	225-450	920	6-8	Y160m-4	11	5410X2466X2256	座式	3611
2ZDM1556	2	8	上25-50 下6-25	沖孔	≤400	30-300	1000	6-8	Y180m-4B3	18.5	5500X2860X3049	座式	5347
ZDM1740	1	7	50-100	沖孔	≤400	270-400	920	5-7	Y132M-4B3	7.5	3815X2694X2084	座式	3224
ZDM1756	1	9.5	25-50	沖孔	≤400	270-540	920	5-7	Y160L-4B3	15	5409X2858X2295	座式	4027
ZD1836	1	9.5	6-50	編織	≤150	100-300	850	7	Y160M-4	11	3670X2990X1807	座式	160
ZDM2056	1	11	13-125	編織	≤400	100-1000	920	6-8	Y180M-4	18.5	5662X3096X2795	座式	5991
2ZDM2056	2	11	上25-100 下6-25	上沖下編	≤400	120-600	1000	6-8	Y180M-4B3	18.5	5500X3360X2986	座式	5891
2ZDM2056G	2	11	上25-100 下0.75	上編下條	≤400	200-400	800	6.7	Y180M-4B3	18.5	5600X3516X2870	座式	9864
ZD2160	1	12.	10-5	橡膠	≤150	100-300	900	8	Y180L-4	22	6676X2420X1600	座式	6529
ZD1836J	1	6.5	43x58 87x104	橡膠	≤150	100-300	850	7	Y160M-4	11	3600X2456X1480	座式	475

單軸振動篩常見故障

1.礦用單軸振動篩篩面上物料流動異常，一是篩箱剛度不足，存在臨界頻率，聯接螺栓已振松，甚至到全面振松的程度，即緊固。二是篩箱的橫向水平沒找準，從支承腳彈簧的支承座或彈簧本身找毛病，換彈簧或改支座尺寸，還有可能篩面網破損引起，只要更換篩網即可。如果一直因篩箱剛度不足，橫向水平沒找準，會造成橫梁斷裂，如仍在運轉也會使物料流動異常。還有可能是操作不當，即給料極不平衡也是原因之一。
2.礦用單軸振動篩無法起動或者振幅過小，應檢查電氣上有無障礙，電動機有無損壞，或者線路中的元件損壞，否電壓不足，這三方面均無問題，再從機械上查，振動篩篩面上的物料是否堆積太多，若是即清除。激振器上聯軸節螺栓有無脫落，潤滑脂是否變稠結塊，此時可清洗檢修激振器，再適當調整偏心軸加重塊或者是副偏心塊的位置。
3礦用單軸振動篩噪聲過大，可能是軸承損壞、螺栓松動、橫梁斷裂和彈簧損壞，除螺栓可擰緊外，其它三種狀況均需更換零件。
4.礦用單軸振動篩篩分質量不佳，原因是操作不當的責任多，可能網孔堵塞、入篩物料中的細粒增加和水分增加，使篩上料層過厚，給料不均等等。可能篩網的兩邊拉得不緊，如果是軸偏心振動的可能皮帶拖動中無力，皮帶過松，等機械問題處理完畢，可以來一段時間的逆向旋轉，以提高篩分質量。
 5.礦用單軸振動篩旋轉變慢，軸承發熱，這種情況，說明平時的保養沒跟上，軸承缺潤滑脂，如果是新加油脂，則是油脂的質量問題或加得太滿，劣質油使之軸承阻塞迷宮密封卡塞，所以潤滑脂的質量相當重要。
