板式輸送機

  板式輸送機是鏈條帶動鋼板的一種輸送機，根據不同的材質，我們可以板式輸送分為濾水板，耐高溫板等可以用到不同的使用環境，它由驅動機構、張緊裝置、牽引鏈、板條、驅動及改向鏈輪、機架等部分組成。采用的鏈條及附件均由專業廠生產，質量得以保證，不但運行平穩可靠，同時可保證一定的使用壽命。

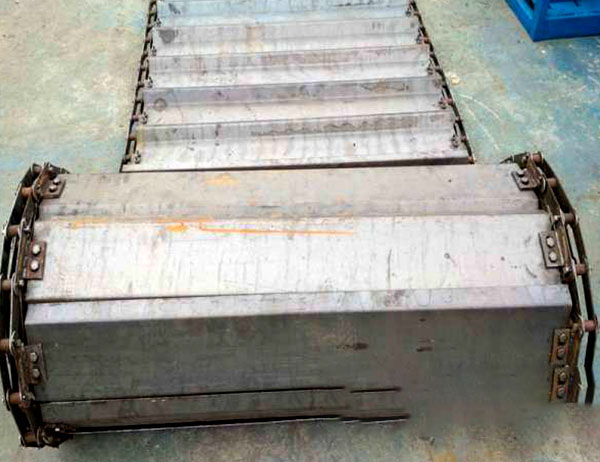

真機圖片

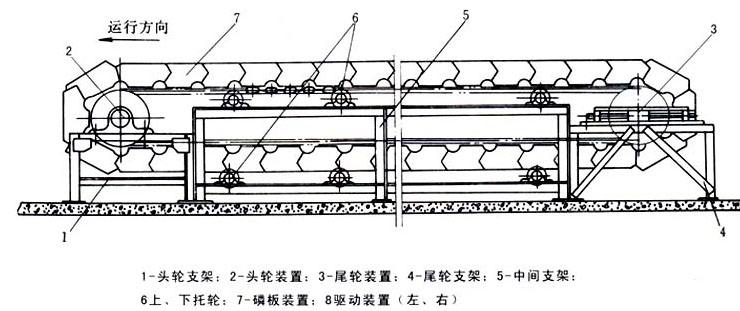

結構示意圖

  平板輸送機有單行道和雙行道兩種，其部件組合靈活，構成多樣，但其核心部件基本相同，都具有驅動裝置、牽引鏈條、頭輪總成、軌架、軌道、鏈板裝置、尾輪總成(或稱張緊裝置)、蓋板等。

各種類優缺點

  板式輸送機可沿水平方向和傾斜方向輸送各種散粒物料和成件物品，也可用于流水生產線中運送工件.它與皮帶輸送機相比較，可用來輸送比較沉重的、塊度較大的、具有鋒利棱角和強磨磋性的貨物，更適宜于輸送熾熱的物品.它的主要優點是：適用范圍廣，生產效率高，可作長距離的運輸，運輸平穩可靠，噪聲較小，輸送線路布置靈活性較大，且可在較短的距離內完成一定高度的提升;現有的板式輸送機生產率有的可達到lOOOt/h,輸送距離有的可長達1000m以上,輸送傾解可達30。～35。有的甚至可高達60度，過渡轉彎半徑一般約為5～8m.僅為皮帶輸送機的1/10左右。所以，板式輸送機在國民經濟的許多部門，如冶金、煤炭、化學、動力和機械制造業中均有著廣泛的應用。板式輸送機的主要缺點是：牽引鏈條和承載底板的自重大，結構較復雜，制造和維修較困難，因此成本也較高。

  板式輸送機的形式有多種多樣，但目前使用最多的為雙鏈帶擋邊波浪型板式輸送機(俗稱鱗板輸送,)、雙鏈式平扳輸送機和輕型平板輸送機三種。

基本參數表
