水冷螺旋輸送機

  水冷螺旋輸送機是在普通螺旋輸送機上加水套，水套必須是全密封循環設計，才能保證把物料溫度降下來，這樣的輸送機多用于高溫粉料，通常用于輸送1000℃以上高溫冷卻至下游工藝相容的溫度(通常小于200℃)的物料。

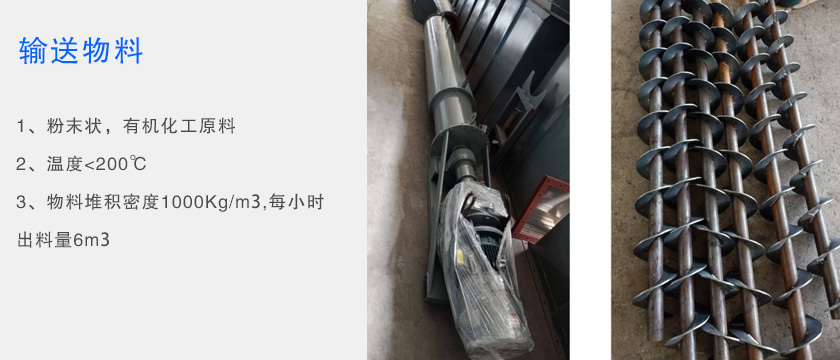

真機圖片

結構原理圖

冷卻水降溫技術規范

  1、冷卻方式:循環水冷卻，

  2、冷卻系統:內部冷卻 (旋轉軸)、外部冷卻 (夾套),3、循環冷卻水走向: 從半焦螺旋出口端進入，半焦螺旋入口端流出，4、材質:與物料接觸部分為 304 不銹鋼(軸直徑159mm,葉片度 10mm，螺旋套管徑 377mm厚度8mm)，外夾套材質:Q235，管徑460mm、壁厚 10mm,5、螺旋軸和葉片必須經過調直及熱處理，

  6、螺旋套管長度不能大于: 7000mm,

  7、霧化噴嘴(材質 304): 在輸送螺旋出口端，螺旋葉片上部開始安裝，依次往輸送螺旋入口端每隔 200mm 安裝一個，共安裝三個霧化噴嘴，可單獨調控水量，也可單獨簡易拆卸便于清理噴嘴

  螺旋軸驅動方式:連接軸驅動，配備變頻調速電機 (黑注明電機功率).

  8、9、要求:輸送量每小時大于 6m3，輸送物料進入螺旋入口時溫度為 450C出料時溫度需降至100C以內，

適應物料
